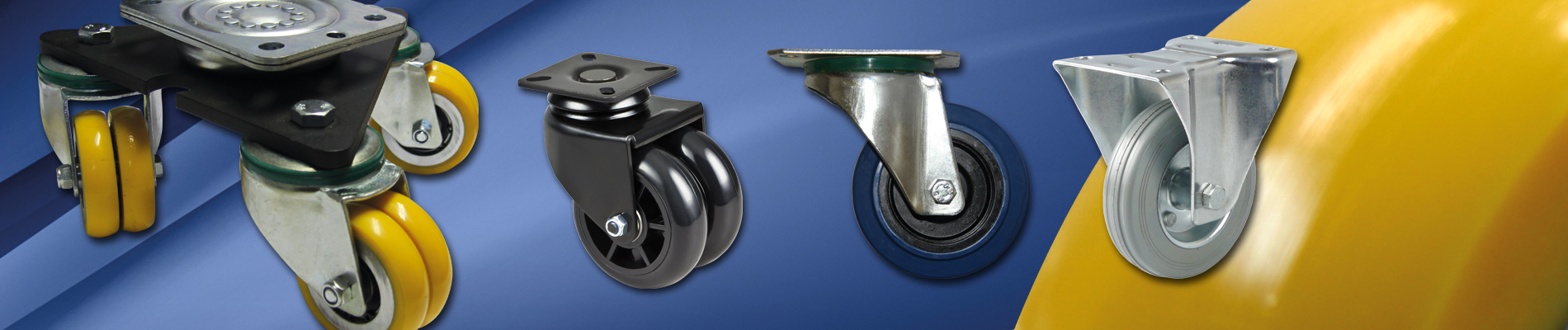

Räder / Rollen / Transportgeräte

C.Adolph Räder & Rollen sind seit Jahren im Theater-und Veranstaltungsmarkt bekannt für Ihre Qualität, Wertbeständigkeit und innovative Entwicklungen.

Wir liefern Ihnen Räder mit den unterschiedlichsten Belägen und Radeigenschaften sowie Rollen in vielen Bauhöhen, Radeigenschaften und Gehäusevarianten – optimal abgestimmt auf Ihre Bedürfnisse im Tourneealltag, auf Theaterbühnen oder in der Werkstätten.

Gern beraten wir auch telefonisch.

C.Adolph Räder & Rollen Katalog

Bühnenrollen | Heberollen | Drehteller

Unseren  C.Adolph Räder & Rollen Katalog können Sie hier downloaden oder als printversion

( mail@castinfo.de  - eine kurze Nachricht reicht ) anfordern.

•  Download: Katalog

Was versteht man unter Rad?

Räder bieten wir in den verschiedensten Ausführungen an. Unsere verwendeten Materialien verleihen dem Rad die unterschiedlichsten Eigenschaften und sind daher eine sehr wichtige Komponente für die unterschiedlichsten Anwendungsmöglichkeiten.

Der Begriff „Rad“ steht für noch weitere Kriterien in der Anwendung, wie die Beschaffenheit der Felge und der Bandage (Bereifung). Zur Konstruktion gehören z.B. Achsrohr und das Radlager, wobei je nach gewünschter Laufeigenschaft Gleit-, Rollen-, oder Kugellager eingebaut werden können.

Im Veranstaltungsbereich sind, wegen des geräuscharmen Laufes, immer Kugel- bzw. Rollenlager zu empfehlen. Durch Abschlusskappen, Dichtscheiben oder Fadenschutz kann das Rad zusätzlich ausgestattet werden.

Was versteht man unter Rolle?

Die Gehäuse der Rollen haben folgende Grundausführungen:

Lenkrolle mit Platte

Lenkrolle mit Rückenloch

Lenkrolle mit Zapfen

Bockrolle

Radfeststeller,
nur Radbremse

Totalfeststeller,
Rad und Lenkbarkeit werden blockiert

Richtungsfeststeller,
nur Richtungsfeststellung

Belastung

Die von den Rollen zu tragende Belastung setzt sich aus dem Eigengewicht des Gerätes und der Zuladung zusammen.

Tipps zur richtigen Produktauswahl

Um die Tragfähigkeit für eine Rolle zu ermitteln, sollte bei einem vierrädrigen Gerät die Gesamtlast durch die Anzahl von drei Rollen geteilt werden, da man davon ausgehen kann, dass bei unebenen Böden nur drei Rollen tragen.

Die für unsere Räder bzw. Rollen angegebenen Belastungswerte gelten bei planen, ebenen Böden sowie bei intermittierendem Betrieb (wechselnder Betrieb stehend/ rollend) und einer maximalen Geschwindigkeit von 4 km/h bei einer Raumtemperatur von 20 °C. Da sich in vielen Fällen Stoßbelastungen (z.B. durch Kanten oder sonstige Bodenunebenheiten) nicht immer vermeiden lassen, muss einer Überbelastung der Rolle durch die Wahl großer Raddurchmesser und eines elastischen Rades (optimal: Adolan) entgegengewirkt werden.

An dem Lenkgehäuse ist der Gehäusekopf ein qualitativ wichtiges Bauteil für stoßartige Überlastungen. Hier sollte auf ein starkes Gehäuse geachtet werden. Eine Tragkraftreserve sollte bei der Wahl des Rades bzw. der Rolle immer eingerechnet werden.

Widerstände bzgl. Bewegung Rad

Folgende Widerstände beeinträchtigen die Bewegung des Rades:

  • Anfahrtwiderstand
  • Haftwiderstand
  • Rollwiderstand

Die oben aufgeführten Widerstände ergeben sich aus Reibungskräften, die beim Bewegen des Rades entstehen. Der Haftwiderstand bzw. die Haftreibung lässt einen Körper in seinem Ruhezustand verharren. Wenn dieser Körper in Bewegung versetzt werden soll, muss zunächst die Haftreibung überwunden werden.

Die hierzu notwendige Kraft ist wesentlich höher als die, die den Körper in gleichmäßiger Geschwindigkeit sich fortbewegen lässt. Eine weitere Kraft, die überwunden werden muss, ist der Rollwiderstand. Dieser wirkt ständig gegen die Bewegungsrichtung des Rades.


Faktoren, die die Widerstände der Radbewegung wesentlich beeinflussen

  • Bodenbeschaffenheit
  • Durchmesser des Rades
  • Lagerung des Rades
  • Werkstoff der Lauffläche des Rades (optimal: Adolan)
  • Tragkraft

Der Rollwiderstand nimmt mit zunehmendem Raddurchmesser und härterem Radwerkstoff ab.

Ein rauer, weicher und unebener Untergrund bietet die ungünstigsten Bedingungen für einen geringen Rollwiderstand. Ist der Boden jedoch hart, glatt und eben, ist auch der Rollwiderstand gering.

Auswahl

Die Auswahl des geeigneten Radtyps ist vor allem von der geforderten Tragfähigkeit, dem Untergrund und den individuell gewünschten Rolleigenschaften abhängig. Im Bereich der Theater-, Opern- und Veranstaltungshäuser haben sich hier Räder mit Adolanbelag und Aluminium-Vollkernfelge bewährt, da diese Rollen eine hohe Tragfähigkeit bei sehr leisem Lauf bieten.

Montagevarianten

Diese Anordnung ist die gebräuchlichste. Eine gute Geradeaus- und Kurvenfahrt ist gewährleistet.

Anwendung: Bei knappen Platzverhältnissen, z.B. bei engen Gängen.

Vorteil: Nach allen Seiten fahrbar.

Nachteil: Schwierig zu steuern.

Anwendung: Bei kleinen Lasten.

Vorteil: Nach allen Seiten verfahrbar.

Nachteil: Mangelnde Stabilität.

Die mittleren Bockrollen haben eine etwas größere Bauhöhe.

Vorteil: Kursstabil.

Nachteil: Neigt zum Kippen.

Die Bockrollen haben eine etwas größere Bauhöhe.

Anwendung: Bei knappen Platzverhältnissen, die Böden müssen glatt und eben sein.

Vorteil: gut manövrierfähig.

Nachteil: neigt zum Kippen.

Anwendung: schwere Lasten und lange Transportwege.

Vorteil: Durch Entlastung der Lenkrollen leicht zu lenken.

Nachteil: Aufwändige Ausrüstung.

Adolan-Räder® – strapazierfähiges Material für hohe Traglasten

Adolan ist ein zähelastischer Polyurethan Werkstoff mit einer sehr hohen dynamischen Belastbarkeit. Verbunden mit einem Aluminium-Vollkern ist Adolan extrem verschleißfest, langlebig und absolut spurfrei mit einem niedrigen Druckverformungsrest. Ein herausragendes Merkmal von Adolan ist die Möglichkeit der mechanischen Weiterbearbeitung.

Dabei kann Adolan durch Drehen, Fräsen, Bohren, Sägen, Schleifen und Stanzen ohne Qualitätseinbußen bei hoher Shorehärte bearbeitet werden. Beständig gegen mineralische Öle und Fette, Benzin Ozon sowie Heißluft, Sauerstoff und UV-Strahlung.

Adolan eignet sich für robuste Anwendungsgebiete bei denen hohe Tragfähigkeiten bzw. strapazierfähige Rollen verlangt werden. Temperaturbeständig (Radbelag) von –20° bis +80°C, im intermittiertenden Betrieb auch kurzfristig bis 100°C.



Adothan-Räder® – Produkteigenschaften

Adothan ist ein hochwertig elastisches Polyurethan-Elastomer mit einem unlösbar mechanisch verbundenen Kunststoff-Kern. Die Elastizität in Zusammenhang mit der Spur- und Kontaktverfärbungsfreiheit, der Beständigkeit gegenüber verdünnten Säuren, Laugen und mineralische Fette und Öle lassen den Einsatz auf empfindlichen Böden problemlos zu. Adothan ist temperaturbeständig von –20°C bis +80°C, geruchsneutral, geräuscharm, langlebig und abriebfest.

Somit eignet sich der Werkstoff auch für sensible Anwendungsgebiete wie Küchen und Hygienebereiche hervorragend.

Laufbelag/Lauffläche

Einsatzbereiche

Adolan aus zäh-elastischem Polyurethan

Theater, Opern- und Veranstaltungshäuser
Besondere Eigenschaften: hohe Trogfähigkeit, sehr leiser lauf.

Adothan aus Polyurethan-Elastomer

Küchen und Hygienebereiche
Besondere Eigenschaften: bodenschonend, geringer Rollwiderstand, robust

Elastikgummi

Veranstaltungstechnik für Cases, Lautsprecher, Soundanlagen.
Besondere Eigenschaften: Hohe Tragfähigkeit, bodenschonend, flexibel, geräuscharm und vibrationsdämmend

Luftrad

Standardrolle für das Tagesgeschäft.
Besondere Eigenschaften: Preiswert, hohe Belastung, geringer Rollwiderstand

Skaterrad

Ideal für Apparate
Besondere Eigenschaften: leiser lauf – Design-Anwendungen

Thermoplastik Gummi

Krankenhäuser, Lebensmittelindustrie
Besondere Eigenschaften: Hoher Rolt- und Schwenkwiderstand

Vollgummi

Industrie – an Müllbehältern, an Transportgeräten in der Fördertechnik
Besondere Eigenschaften: Gute Beständigkeit ggü. aggressiven Medien (Ausnahme: Öle)

C.Adolph Räder & Rollen Kaalog
C.Adolph Räder & Rollen Katalog

Bühnenrollen | Heberollen | Drehteller

Jetzt kostenlos downloaden oder bestellen!

Unseren  "Räder & Rollen Katalog" können Sie jetzt einfach downloaden oder als printversion anfordern. Bitte eine kurze E-mail an mail@castinfo.de, wir schicken dann die gewünschte Anzahl an Katalogen zu. Danke!

•  Download: Katalog
